PREFABRİK ÜRETİMİNDE
Ön dökme beton bileşenlerinin üretimi, montajlı binaların önemli bir parçasıdır. Binanın temeli olarak, ürünlerin kalitesi, montajlı binanın sorunsuz inşa edilip edilemeyeceğini doğrudan etkiler. DreiDTek'in Dinamik 3D Lazer Projeksiyon Konumlandırma Sistemi, bileşen kontur çerçevelerini oluşturmak ve bunları monte edilecek ve işlenecek alanda doğru bir şekilde göstermek için net ve parlak görünür lazer çizgileri kullanır. Bu sayede teknisyenlere operasyon için hassas bir referans sağlar, bilgiyi daha sezgisel ve pratik hale getirir ve CAD mühendislik tasarımı ile lazer destekli üretim ve montaj arasında etkili bir bağlantı kurar.
UYGULAMA ALANLARI
DİNAMİK 3D LAZER SİSTEMİ

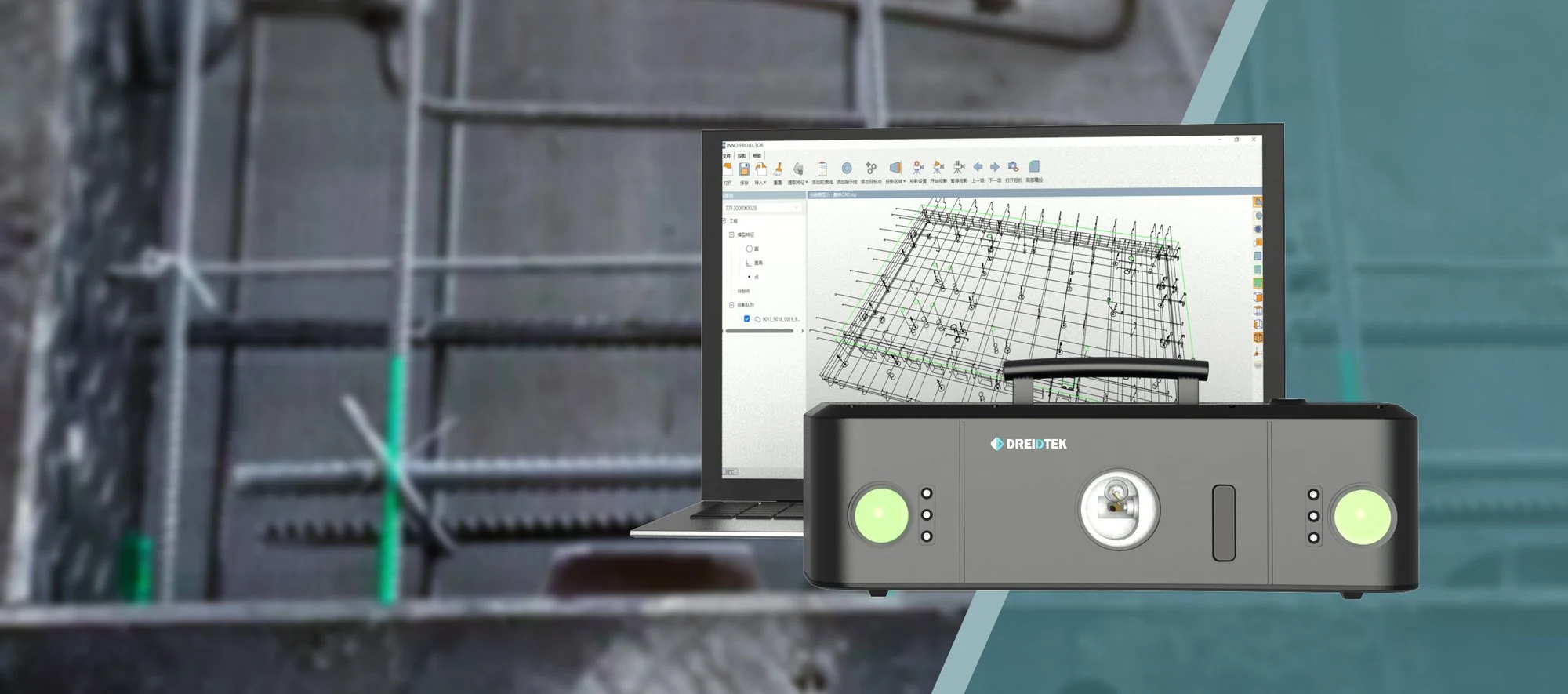

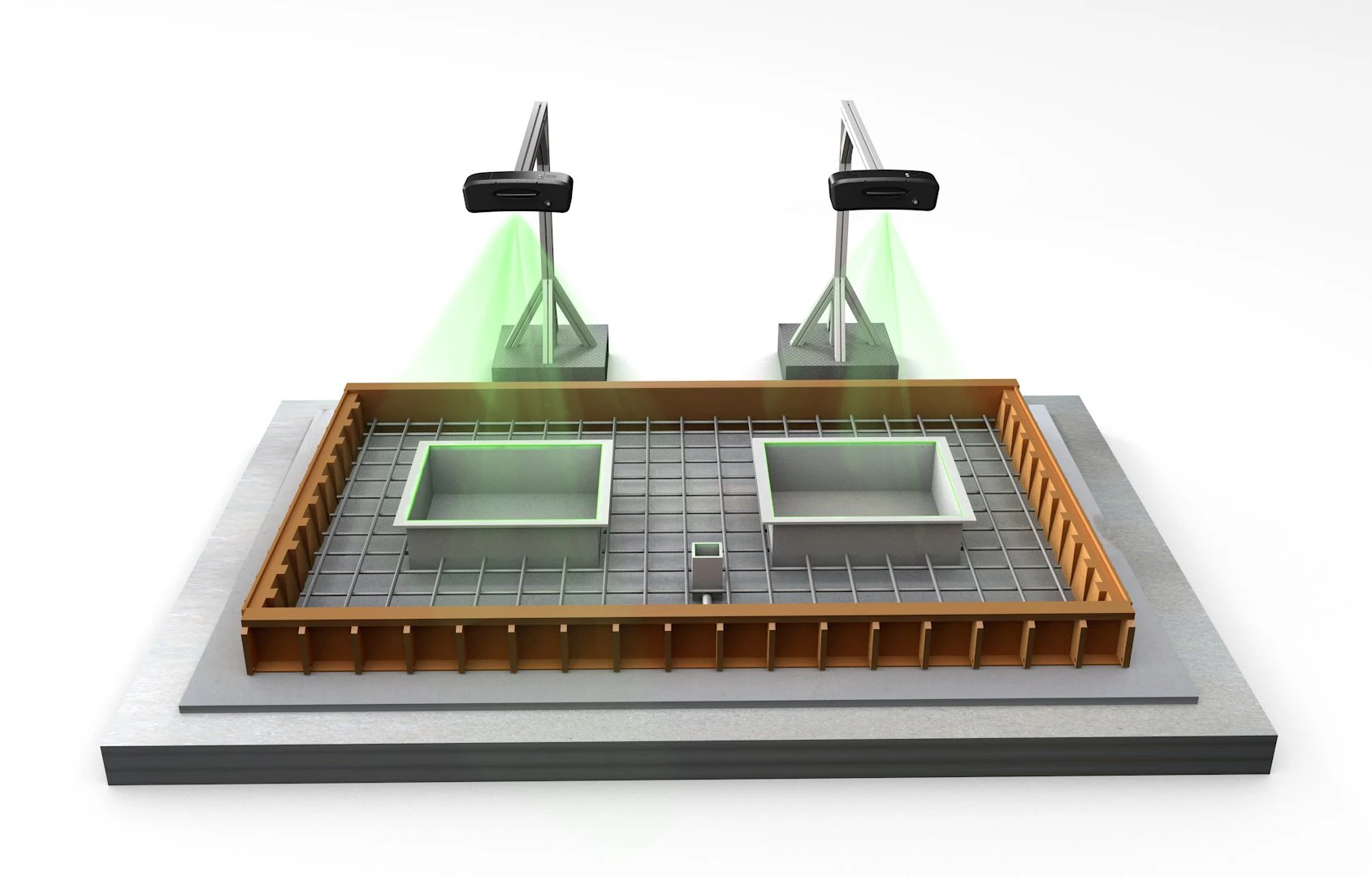

Dinamik 3D lazer projeksiyon sistemi INNO-PROJECTOR, BIM mimari tasarım modeline karşılık gelen sınır kontur bilgilerini ve gömülü parçaların konum bilgilerini, modelleme platformundaki bileşenlerin projeksiyon alanına yansıtarak hızlı konumlandırma için sanal bir şablon oluşturur. Bu sayede teknisyenler, operasyon sırasında bu bilgileri net, sezgisel ve doğru bir şekilde gözlemleyebilir. Sezgisel rehberlik altında, teknisyenler bileşen kontur bilgilerini ve gömülü parçaların konum bilgilerini kolay ve doğru bir şekilde tanıyabilir; herhangi bir fiziksel şablon referansı kullanmaya gerek kalmadan doğrudan işlem yapabilir. Bu yöntem, yastıklar, kablo kutuları ve gömülü parçaların konum sapmalarından kaynaklanan ürün kalite sorunlarını önler ve aynı zamanda son işlem sürecinde boyutsal sapmalardan kaynaklanan ürün kalitesini etkili ve sezgisel bir şekilde kontrol etmeyi sağlar, böylece güvenli üretimi garanti eder.

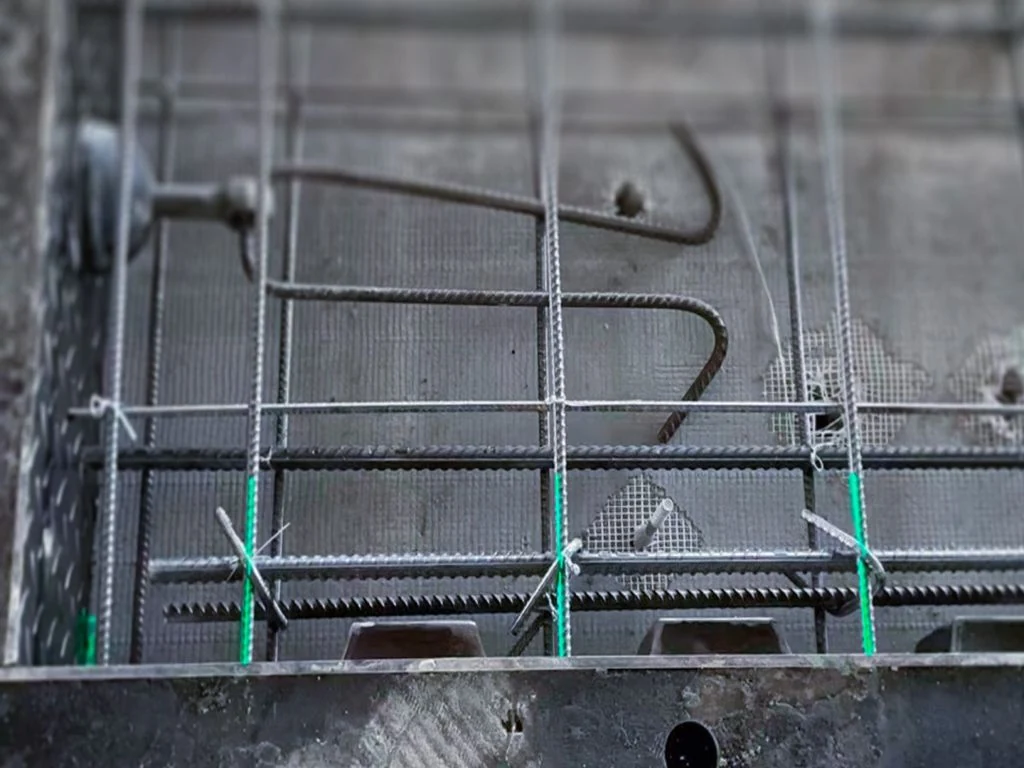

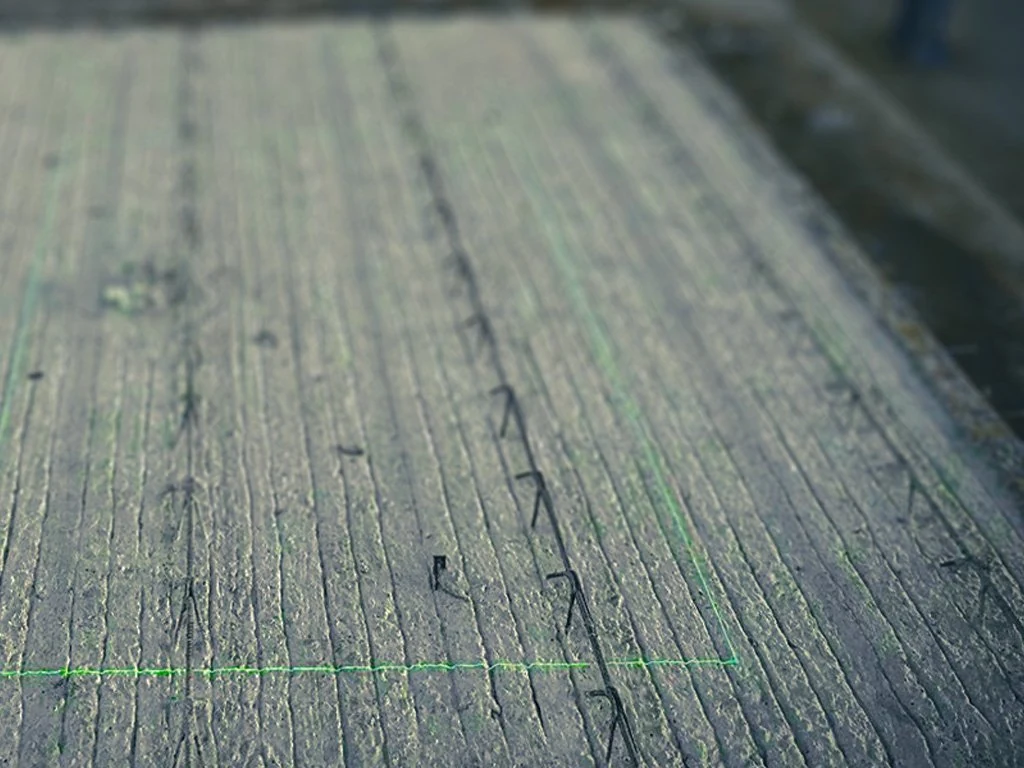

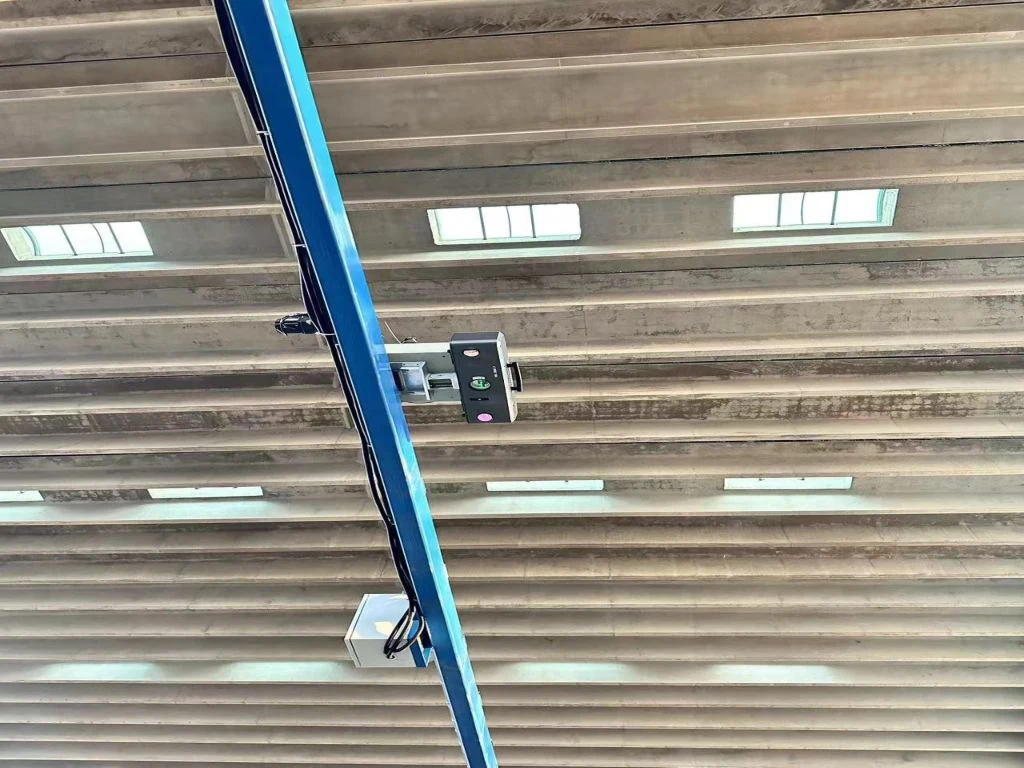

SAHA GÖRSELLERİ
01
02
TEMEL AVANTAJLAR
Kalite İzlenebilirlik Raporlarının Otomatik Oluşturulması
İkili kamera (binoküler görüş) sistemi sayesinde, görüntü kaydı yapılabilir ve raporlar oluşturularak tüm üretim süreci izlenebilir hale gelir.
Büyük Boyutlu İş Parçalarında Hata Azaltımı
Büyük boyutlu iş parçaları (on metreden uzun) için, projeksiyon cihazı kaynak ve konumlandırmadan önce koordinat sistemine otomatik olarak hizalanacak bir konuma taşınabilir. Bu, hata büyütme etkisinin yol açtığı düşük konumlandırma doğruluğu sorununu etkili bir şekilde önler.
Mevcut 3D tarama sistemi veya fotogrametri ile birleştirildiğinde, büyük boyutlu iş parçaları için yüksek hassasiyetli ve esnek projeksiyon ve konumlandırma işlemlerini gerçekleştirebilir.
Hareket ve Titreşimden Bağımsız Dinamik Takip
İş parçası, ikili kamera (binoküler görüş) sistemi ile gerçek zamanlı olarak takip edilir. İş parçası veya projeksiyon cihazı hareket ettiğinde, sistem hareket sonrasındaki konumu anında yakalar ve lazer çizgisini iş parçasının doğru konumuna yeniden projekte eder.

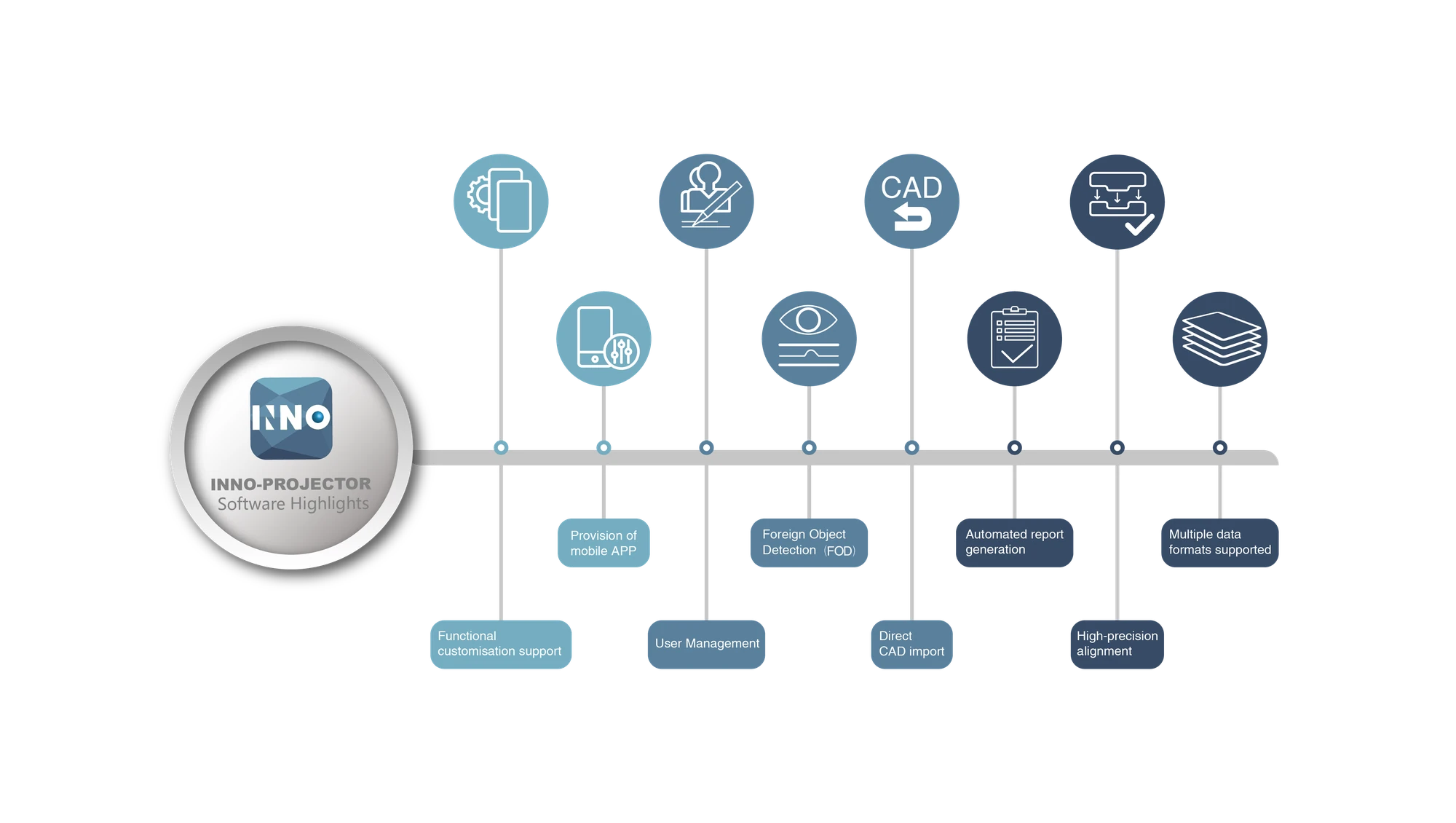

CAD'den Doğrudan Aktarım, Kullanıcı Dostu
Görev, başka bir yazılımda ön işlem yapmaya gerek kalmadan doğrudan projeksiyon yazılımında düzenlenebilir. Düzenlemeden sonra, iş parçasına gerçek zamanlı olarak projekte edilebilir; bu, basit ve verimlidir.
Projeksiyon açıklaması: Her katmanın veya iş parçasındaki açıklayıcı notların çizim numarası veya parça numarası eklenebilir; bu, çalışanların deneyime olan bağımlılığını azaltır ve temel olarak "hata" ve yeniden işleme gereksinimini ortadan kaldırır.
Donanım ve Yazılım Özelleştirme Desteği
İkincil geliştirme arayüzü sağlar, projeksiyon donanımı ve yazılımının özelleştirilmesini destekler ve lazer projeksiyon sisteminin müşterinin MES sistemine entegrasyonu için teknik destek sunar.
Kullanım sürecinde müşterilerin yeni ihtiyaçlarını karşılamak üzere özelleştirilmiş devam hizmetleri sağlar.
Kaliteli Satış Sonrası Hizmet
Shanghai merkezli DreiDTek, satış sonrası bakımda kolay erişim, hızlı yanıt, düşük bakım maliyetleri ve güvence sunar. İkili kamera (binoküler görüş) sistemi sayesinde görüntü kaydı yapılabilir ve raporlar oluşturularak tüm üretim süreci izlenebilir hale gelir.
